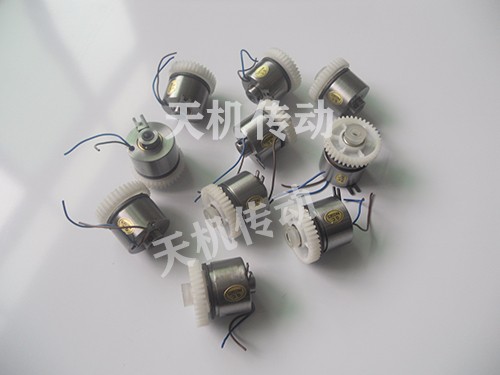

電磁離合器的電磁裝置如何構造
2021-09-01 16:27:04 新聞來源：天機傳動
電磁離合器的電磁裝置包括具有U形端面的環形磁性外殼，容納在環形磁性外殼內的電磁線圈和將環形磁性外殼用點焊法牢固地固定在其上的環狀支承板。環形磁性外殼包括內環形圓筒部分、外環形圓筒部分和連接內和外環形圓筒部分的環形底端部分。環狀支承板用多個鉚釘牢固地固定在壓縮機外殼的軸向端面上。外殼的內環形圓筒部分的厚度應當設計成略大于外殼的外環形圓筒部分的厚度。孔形成在環形磁性外殼底端部分的一定的部分處。與孔同心的孔用如圖4中所示的切削工具形成在底端面處?？椎牡妆砻娉渲行牡姆较蚵杂袃A斜。因而，從孔的內側壁向內延伸的環狀凸緣形成在環形磁性外殼的底端部分的一定部位處。
環狀支承板包括在其上面限定凹口的淺環狀部位和從淺環狀部位的周邊徑向延伸的環狀部分。環狀支承板配置有半圓形的切除部分形成在其環狀部分處。半圓形切除部分在與孔對準，以備當環形磁性外殼的底端部分牢固地固定在環狀支承板的環狀部位上時，可以將墊圈的下圓筒部分配置在其內，環形磁性外殼用點焊法牢固地固定在環狀支承板的環狀部位上，因而形成多個點焊焊點蹤跡。
